Подшипники применяются для опоры вентилятора и привода водяного насоса системы охлаждения в автомобилях.
Габаритные размеры, ммOverall dimension, mm | Грузоподъемность, кНLoad rating, kN | Частота вращения,мин-1при пласт. смазкеRotational frequency, min-1 with lubricant used | Масса, кгMass, kg | Отечеств.условное обознач. п/ш *Domestic bearings designa- tion* | |||||||||||||||
Ряд шариковBalls row | Ряд роликовRollers row | ||||||||||||||||||
ДинамDynam | СтатStat | ДинамDynam | СтатStat | ||||||||||||||||

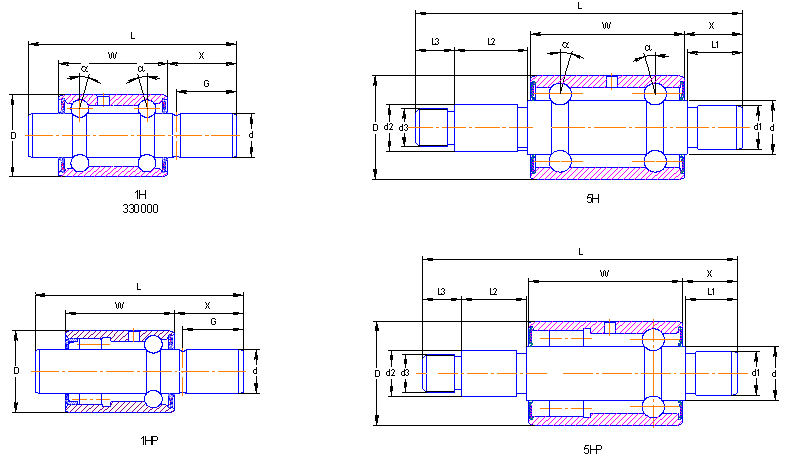

d | W | L | D | d1 | d2 | d3 | X | G | a° | L1 | L2 | L3 | |||||||
15,918 | 38,88 | 82,54 | 30 | — | — | — | 39,62 | нет кана- вки | — | — | — | — | 6,5 | 2,7 | 13,9 | 13,6 | 5000 | 0,23 | НР16083ПЕ |
15,918 | 38,9 | 98 | 30 | — | — | — | 42,1 | нет кана- вки | — | — | — | — | 6,5 | 2,7 | 13,9 | 13,6 | 5000 | 0,23 | НР16098ПЕ |
15,918 | 38,84 | 98 | 30 | — | — | — | 42,1 | нет кана- вки | 25 | — | — | — | 10,0 | 4,9 | — | — | 5000 | 0,235 | Н16098ПН25Е |
16 | 39 | 92 | 30 | — | — | — | 37,5 | 34,5 | — | — | — | — | 9,0 | 5,3 | — | — | 5000 | 0,228 | 330802Е |
16 | 39 | 87,5 | 30 | 15,007 | 12 | — | 15,5 | — | — | — | — | — | 6,5 | 2,7 | 13,9 | 13,6 | 5000 | 0,2 | 5НР15088ПЕ |
16 | 39 | 92 | 30 | — | — | — | 37,5 | 34,5 | — | — | — | — | 6,5 | 2,7 | 13,9 | 13,6 | 5000 | 0,23 | 1НР16092Е |
16 | 39 | 106 | 30 | — | — | — | 41 | 38 | — | — | — | — | 9 | 5,3 | — | — | 5000 | 0,259 | 1Н16106Е |
16 | 39 | 115 | 30 | — | — | — | 50 | 43 | — | — | — | — | 9 | 5,3 | — | — | 5000 | 0.26 | 330902E |
16 | 39 | 115 | 30 | — | — | — | 50 | 43 | — | — | — | — | 6,5 | 2,7 | 13,9 | 13,6 | 5000 | 0.286 | 1НР16115Е |
19,5 | 55 | 118 | 38 | 16 | 17 | — | 42 | — | — | 41 | 20 | — | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,444 | 5НР17118Е |
19,5 | 55 | 124 | 38 | 16 | 17 | — | 42 | — | — | 41 | 26 | — | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,453 | 5НР17124Е |
19,5 | 55 | 88 | 38 | 15,9 | 17 | — | 5 | — | — | 4 | 27 | — | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,397 | 5НР19088ПК3Е |
19,5 | 39 | 94 | 40 | 17 | 17 | — | 42,5 | — | — | 42,5 | 12,5 | — | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,52 | 5НР19094ПЕ |
19,5 | 55 | 147 | 38 | 16 | 17 | М14х1,5 | 42 | — | — | 41 | 35 | 14 | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,47 | 5НР19147ПЕ |
19,5 | 55 | 149 | 38 | 16 | 17 | М14×1,5LH | 42 | — | 15 | 41 | 37 | 14 | 15,67 | 8,2 | — | — | 5000 | 0,454 | 5Н19149ПЕ |
19,5 | 55 | 149 | 38 | 16 | 17 | М14×1,5LH | 42 | — | — | 41 | 37 | 14 | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,473 | 5НР19149ПЕ |
19,5 | 55 | 149 | 38 | 16 | 17 | М14х1,5 | 42 | — | — | 41 | 37 | 14 | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,475 | 5НР19149ПKЕ |
19,5 | 55 | 153 | 38 | 16 | 16 | — | 71 | — | — | 70 | 26 | — | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,48 | 5НР19153ПЕ |
19,5 | 55 | 170 | 38 | 16 | 17 | М14х1,5LH | 63 | — | — | 62 | 37 | 14 | 9,7 | 4,2 | 25,6 | 24,2 | 5000 | 0,51 | 5НР19170ПЕ |
