Однорядные
| 3 ↓ Тип подшипника | 22 ↓ Серия размеров | 1030 ↓ Код диаметра отверстия | В ↓ Конcтруктивные разновидности | . | MPB ↓ Особенности внутренней конструкции |
Тип подшипника
Радиально-упорный роликовый конический однорядный
Серия размеров
20 — особо легкая широкая
30 — особо легкая широкая
31 — особо легкая особо широкая
02 — легкая узкая
22 — легкая широкая
23 — средняя широкая
13 — средняя нормальная
Код диаметра отверстия
00 — 10 мм
01 — 12 мм
02 — 15 мм
03 — 17 мм
d/5 — от 20 до 495 мм
/22 — 22 мм
/28 — 28 мм
/32 — 32 мм
/ХХХ — 500мм и свыше, дробные размеры
Конcтруктивные разновидности
B — увеличенный угол контакта
X — размеры согласованы с ISO
Особенности внутренней конструкции
Материал сепаратора:
M — массивный сепаратор из латуни
J — штампованный сепаратор из стали (в обозначении не указывается)
Конструкция сепаратора:
P — чашечный или цилиндрический с замкнутыми окнами
Элементы, направляющие сепаратор:
— — ролики
A — бортики наружного кольца
B — бортики внутреннего кольца
Конические роликоподшипники — это разъемные подшипники. Внутреннее кольцо с комплектом тел качения и наружное кольцо могут устанавливаться раздельно. Благодаря модифицированному линейному контакту между роликами и дорожками качения предотвращаются кромочные напряжения.
Конические роликоподшипники воспринимают осевую нагрузку только в одном направлении, в случае двухстороннего нагружения обычно используют пару одинаковых зеркально расположенных подшипников.
VBF выпускает многорядные конические роликоподшипники специального применения в валках прокатных станов, в мощных редукторах, опорах барабанов и других тяжело нагруженных узлах.

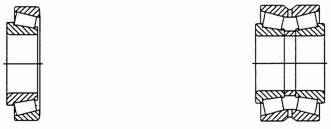

| Однорядный Single-row | Двухрядный Doube-row |
 | |
